Ознайомлення з продуктом
У нафтопереробній і нафтохімічній промисловості високотемпературне-середовище,-багате воднем, висуває суворі вимоги до матеріалів трубопроводів. Коли робоча температура перевищує межу допуску для вуглецевої сталі, але не відповідає необхідним умовам для -сплавів з високим вмістом хрому (таких як P9 і P91), безшовні труби зі сплаву ASTM A335 P5 часто стають добре-перевіреним і надійним вибором.
Порівняно з P11 (1,25% Cr) і P22 (2,25% Cr), P5 містить 4-6% хрому. Він демонструє значно кращу стійкість до корозії за високих-температурних окислювальних умов і в умовах, багатих воднем, зберігаючи при цьому хорошу продуктивність обробки та відносно розумну вартість матеріалу.
Безшовні труби P5, що поставляються компанією Jiangsu Cunrui Metal Products Co., Ltd., суворо відповідають стандартам ASTM A335/ASME SA335. Вони підтримують індивідуальне різання відповідно до креслень і забезпечують повний ланцюжок відстеження від номера плавильної печі до готових труб.
Вам потрібна пропозиція чи технічна інформація? Будь ласка, зв'яжіться з нами, щоб отримати швидкі та стандартизовані послуги з постачання.
Хімічні елементи та механічні властивості
Хімічний склад – ASTM A335 клас P5 (термічний аналіз, мас.%)
| Оцінка | C | Мн | P макс | S макс | Si | кр | пн |
|---|---|---|---|---|---|---|---|
| P5 | 0,15 макс | 0.30–0.60 | 0.025 | 0.025 | 0,50 макс | 4.00–6.00 | 0.45–0.65 |
| Оцінка | Міцність на розрив (ksi) | Міцність на розрив (МПа) | Межа текучості (ksi) | Межа текучості (МПа) |
|---|---|---|---|---|
| P5 | 55 | 380 | 30 | 205 |
Фізичні властивості (еталон, відпалений стан)
| Щільність | Діапазон плавлення | Теплопровідність | Електричний опір | CTE (20–300 градусів) | Модуль пружності |
|---|---|---|---|---|---|
| 7,85 г/см³ | ~1420 градусів | ~35 W/m·K | ~0.55 μΩ·m | ~11,8 мкм/м· град | ~200 ГПа |
Основні особливості та переваги
Надзвичайна -високотемпературна антиоксидантна здатність
P5 містить 4-6% хрому та може утворювати щільний і зчеплений шар оксиду-збагаченого хромом у високо-температурній окислювальній атмосфері. Це дозволяє йому мати значно кращу стійкість до окислення в діапазоні температур 550-600 градусів порівняно з P11 і P22, що робить його особливо придатним для таких застосувань, як труби нагрівальних печей і пучки труб теплообмінників, які піддаються впливу високотемпературних димових газів протягом тривалого часу.
Хороша стійкість до високо{0}}температурної водневої корозії
Вміст хрому в P5 робить його відповідну температуру та діапазон парціального тиску водню у високо-водневих-середовищах значно вищими, ніж у вуглецевої сталі та P11. У очисних установках гідрогенізації P5 часто використовується в робочих умовах з парціальним тиском водню в діапазоні від 2 до 5 МПа і температурою від 450 до 550 градусів. Це ідеальний альтернативний матеріал для модернізації вуглецевої сталі.
Стабільна висока{0}}температурна міцність
вміст молібдену 0,45–0,65% забезпечує надійний опір повзучості П5. Незважаючи на те, що міцність значно нижча, ніж міцність P91 вище 600 градусів, у діапазоні температур 450–550 градусів, допустима напруга P5 повністю відповідає вимогам більшості технологічних трубопроводів нафтопереробки.
Відмінна продуктивність зварювання та обробки
Порівняно з P9 і P91, які мають більший вміст хрому, P5 має меншу схильність до утворення холодних тріщин. Можуть застосовуватися обидва звичайні процеси зварювання (SMAW, GTAW, SAW). Рекомендується попередньо нагріти при 150–200 градусах і виконати після-термічну обробку при 650–730 градусах. Завдяки цьому P5 має значні переваги під час -встановлення й обслуговування на місці.
застосування
додаток
- Установка гідрогенізації нафтопереробного заводу
Високотемпературні водневі-вмісні технологічні трубопроводи в установках гідрогенізації та крекінгу
- Блок каталітичного реформінгу
Реформінг вхідних і вихідних трубопроводів реакторів, труб нагріву печей
- Установка сповільненого коксування
Високотемпературний-газопровід, труби коксових печей
- Труби для високо{0}}температурних печей
Печі для крекінгу етилену, конверсійні печі для виробництва водню тощо. - високотемпературні-печі
Серед цих застосувань клієнти найбільше цінують довгострокову-стабільність P5 у високо-температурних-середовищах, багатих на водень, і його здатність протистояти високо-температурному окисленню, а не короткочасні-індикатори міцності.
Введення заводу

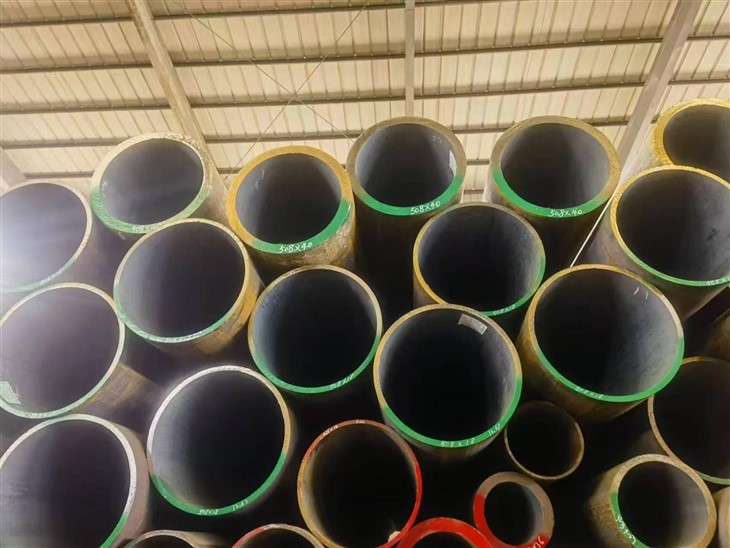

Наша фабрика та склад
Jiangsu Cunrui Metal Products Co., Ltd.
Технічні характеристики та доступні опції
| Параметр | Подробиці |
|---|---|
| Стандартний | ASTM A335 / ASME SA335 |
| Клас / матеріал | Клас P5 (5Cr-0,5Mo) |
| Форма товару | Безшовна кругла труба |
| Діапазон зовнішнього діаметра | 21,3 мм – 610 мм (з можливістю розширення до ~762 мм) |
| Діапазон товщини стінки | Sch 40 / 80 / 120 / 160 / XXS і на замовлення (до ~50 мм) |
| Довжина | Стандарт 3 / 6 / 9 / 12 м; доступна-до-довжини |
| Умови доставки | Відпалений / нормалізований + загартований |
| Оздоблення поверхні | Мариновані (гарячекатані) / точені (холоднотягнуті) |
| Службова температура | Рекомендовано для тривалого -конструкційного обслуговування до Менше або дорівнює 600 градусів |
Наш досвід постачання
Jiangsu Cunrui Metal Products Co., Ltd. має понад десять років досвіду постачання труб зі сплавів серії ASTM A335. Для P5 ми поставили тисячі тонн безшовних труб для вітчизняних і закордонних нафтопереробних і нафтохімічних проектів. Діаметри труб коливаються від DN50 до DN600, а товщина стінок покриває від Sch40 до Sch160 з реальними корпусами.
Наша робота виходить за рамки простого отримання замовлень і доставки товарів. Він також включає:
- Допоможіть групі проектувальників перевірити придатність кривої Нельсона для вибору матеріалу.
- Надати пропозиції щодо параметрів процесу зварювання та термообробки на основі фактичного номера печі.
- Переконайтеся, що ланцюжок документів про сертифікацію якості є повним, чітким і простежуваним від номера-сталеплавильної печі до готової труби.
Увага
ASTM A335 P5 не підходить для всіх -високотемпературних застосувань - він пропонує гарний баланс продуктивності та вартості в сталі з 5% вмістом хрому, але в умовах, коли температура перевищує 600 градусів або де парціальний тиск водню надзвичайно високий, слід розглянути такі матеріали, як P9 або P91 з вищим вмістом сплаву.
Якщо ваш проект передбачає високу-середовище,-збагачене воднем із робочою температурою від 450 до 550 градусів, або якщо ви бажаєте оновити вуглецеву сталь/P11, щоб подовжити термін служби обладнання, варто серйозно розглянути варіант P5. Будь ласка, надішліть нам ваші параметри проекту для попередньої технічної оцінки.
Вам потрібно отримати поточний асортимент, ціну конкретних специфікацій або технічний паспорт P5? Будь ласка, надайте: зовнішній діаметр × товщина стінки × довжина → кількість → розрахункова температура та тиск. Наша команда інженерів і продажів відповість із ціною, терміном доставки та документами про сертифікацію протягом 24 годин.
Щоб відповісти на ваші запитання, зв’яжіться зі мною.
Питання Діалог 1:Як нам вибрати між P5 і P11, P22?
- Клієнт (пан Чжан, проектний інститут):
Розрахункова температура нашого проекту становить 520 градусів, а середовище містить невелику кількість водню. Деякі люди рекомендують P11, а інші рекомендують P5. З точки зору матеріалів, як нам зробити вибір?
- Jiangsu Cunrui Metal (технічний менеджер, пан Лі):
це питання досить типове. Ключові моменти, які слід враховувати: температура та парціальний тиск водню.
P11 (1,25%Cr): підходить для робочих умов при температурах не вище 500 градусів і низькому парціальному тиску водню. Коли температура перевищує 500 градусів, його стійкість до водневої корозії значно знижується.
P5 (5%Cr): демонструє стабільність у діапазоні температур 450–550 градусів і парціального тиску водню від 2 до 5 МПа. Відповідно до кривої Нельсона (API 941), застосовний діапазон P5 набагато ширший, ніж діапазон P11.
Ваш робочий стан становить 520 градусів. Ми рекомендуємо вибрати P5. Хоча вартість матеріалів дещо вища, термін служби в -багатому воднем середовищі зазвичай у 2-3 рази перевищує термін служби P11, що робить його економічно ефективнішим протягом усього життєвого циклу.
- Замовник:
А як щодо P22? Чи можна використовувати 2,25% Cr?
- Jiangsu Cunrui Metal:
Застосовна верхня межа температури для P22 вища, ніж для P11 (приблизно 550–580 градусів). Однак за водневмісних робочих умов 520 градусів його анти-воднева корозійна здатність все ще нижча, ніж P5. Якщо парціальний тиск водню невисокий, P22 можна використовувати як компромісне рішення; якщо парціальний тиск водню > 2 МПа, все одно рекомендується використовувати P5.
Питання Діалог 2:P5 і 5Cr-0,5Mo – одне й те саме? Який відповідний стандарт він має в національному стандарті?
- Замовник (керівник Чен, торгова компанія):
У переліку матеріалів для нашого внутрішнього проекту зазначено «5Cr-0,5Mo», тоді як іноземний замовник вимагає ASTM A335 P5. Це одне й те саме?
- Zhen Rui Metal Co., Ltd. (інженер із забезпечення якості Чжоу):
Менеджер Чен, це те саме. 5Cr-0,5Mo – це загальна назва, а ASTM A335 P5 – це стандартне позначення. Хімічний склад завжди 4-6% Cr і 0,45-0,65% Mo.
Відповідне позначення національного стандарту: 12Cr5MoI або 1Cr5Mo, як зазначено в GB/T 5310. Однак між цими стандартами є деякі незначні відмінності в деталях:
У деяких випадках національні стандарти мають суворіші вимоги до P і S.
Температура випробування для випробування на удар може відрізнятися.
Пропозиція: якщо проект розроблено відповідно до стандартів ASME, вкажіть ASTM A335 P5; якщо він розроблений відповідно до стандартів Великобританії, вкажіть 12Cr5MoI. Ми можемо постачати відповідно до будь-якого стандарту та надати відповідний двомовний гарантійний сертифікат.
- Замовник:
Зрозумів. Чи є різниця в ціні залежно від певного стандарту?
- Jiangsu Cunrui Metal:
Самі матеріали однакові, але стандарти відрізняються і ціни не відрізняються. Сертифікаційні документи ASME необхідно надавати лише при експорті. Це документальна послуга і не впливає на вартість матеріалу.
