ASTM A335 Gr P11

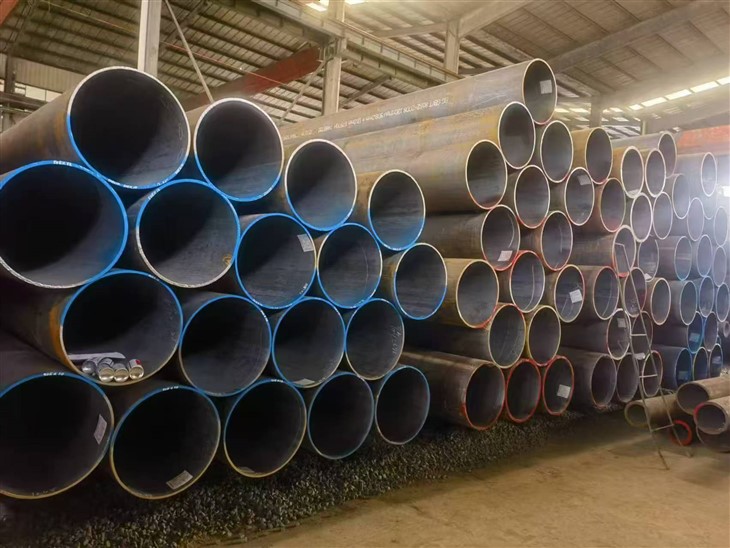

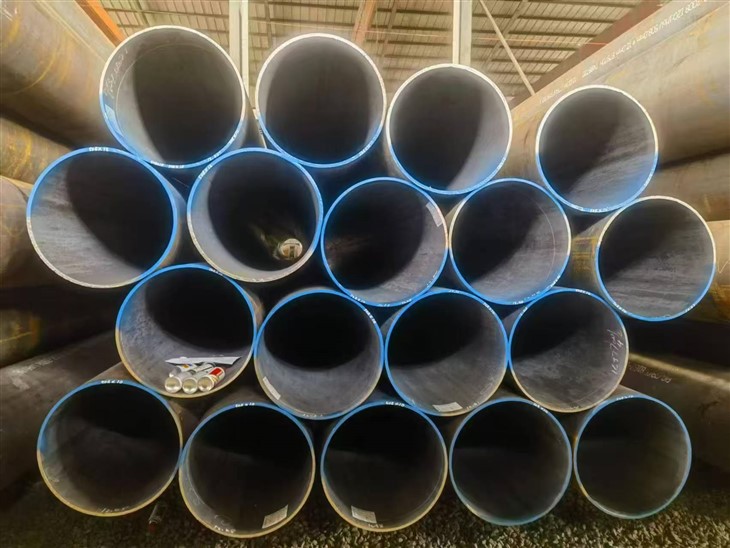

ASTM A335 Gr P11 (також відома як ASME SA335 Gr P11) — це безшовна безшовна труба з феритної сталі з низьким-сплавом хром-молібдену (Cr-Mo), яка є однією з найпоширеніших марок у стандарті ASTM A335. Його типовий склад становить 1,25% Cr - 0.5% Mo. Завдяки синергічному ефекту хрому та молібдену він забезпечує чудову-температурну міцність і стійкість до водневої корозії порівняно зі звичайною вуглецевою сталлю.
Труби зі сплаву P11 демонструють чудову повну ефективність при середніх-високих температурах від 430 градусів до 550 градусів, характеризуючись зварюваністю, можливостями холодної та гарячої обробки та економічною-ефективністю. Безшовні сталеві труби ASTM A335 Gr P11 є надійним матеріалом, перевіреним протягом кількох десятиліть, для установок гідрогенізації на нафтопереробних заводах, трубопроводів пароперегрівачів у котлах електростанцій та високотемпературних-технологічних трубопроводів.
Якщо ваш проект піддається високо{0}}температурній водневій корозії або вимагає вищої міцності на повзучість, ніж у вуглецевої сталі, але ще не відповідає суворим вимогам P22 або P91, P11 часто є технічно й економічно оптимальним вибором.

Стандарт ASTM A335 охоплює кілька марок хром-молібденового сплаву. P11 є типовим представником середнього вмісту хрому (1,25% Cr), що знаходиться між P5 (5% Cr) і P22 (2,25% Cr). Порівняно зі звичайною вуглецевою сталлю (наприклад, A106 Gr B), P11 має значно вищу допустиму напругу та стійкість до водневої корозії при високих температурах; порівняно з високим вмістом хрому P22 або P91, P11 має кращу зварюваність і нижчу вартість матеріалу.

Порівняння: вуглецева сталь (A106 Gr B) проти ASTM A335 Gr P11 проти P22

 Основна цінність: P11 заповнює розрив у продуктивності між вуглецевою сталлю та вищою-хромо-молібденовою сталлю та є «стандартним рішенням» для багатьох технологічних трубопроводів із середньою{3}}температурою та високим-тиском.

Хімічний склад – ASTM A335 Gr P11 (термічний аналіз, мас.%)

Пояснення функцій елемента:

• Вуглець (C) 0,05–0,15%: балансує міцність і зварюваність, при цьому верхня межа є відносно низькою, щоб полегшити зварювання.
• Хром (Cr) 1,00–1,50%: посилює антиоксидантні властивості та стійкість до водневої корозії.
• Молібден (Mo) 0,44–0,65%: підвищує -міцність повзучості при високій температурі та запобігає відпускній крихкості.
• Кремній (Si) 0,50–1,00%: розкислювач, який також підвищує стійкість до окислення.

Мінімальні механічні властивості – ASTM A335 Gr P11 (поздовжній зразок)

Додаткове пояснення:

• Межа текучості є заданим значенням при залишковій деформації 0,2% (або напрузі, що відповідає загальному подовженню 0,5% під навантаженням).
• Подовження після-розриву (поздовжнє, вимірювальна довжина 4D): зазвичай має бути більше або дорівнювати 30% (див. останню версію ASTM A335, щоб отримати докладнішу інформацію).
• Міцність P11 при кімнатній температурі подібна до міцності P22, але допустима напруга при високих температурах нижча, ніж у P22.

Фізичні властивості (еталонні значення, нормалізований і загартований стан)

3

експлуатаційні характеристики труб зі сплаву ASTM A335 Gr P11



Хороша -температурна міцність

Молібден (0,44–0,65%) у P11 значно підвищує міцність матеріалу на повзучість при високих температурах. У діапазоні 450–500 градусів його допустиме напруження приблизно в 1,5–2 рази перевищує значення вуглецевої сталі (A106 Gr B). Це дозволяє трубам P11 використовувати меншу товщину стінки за однакового тиску або витримувати більш високий тиск за тієї самої товщини стінки.

Чудова стійкість до водневої корозії

У нафтопереробній і нафтохімічній промисловості високо{0}}температурна воднева корозія (HTHA) є одним із основних видів несправності трубопроводів із вуглецевої сталі. Завдяки 1,25% вмісту хрому в P11 його застосовна температура та діапазон парціального тиску водню на кривій Нельсона значно вищі, ніж у вуглецевої сталі. Відповідно до стандарту API 941, P11 можна безпечно та надійно використовувати для тривалої -служби за умов приблизно 450 градусів і парціального тиску водню 2–3 МПа.

Відмінні антиоксидантні та стійкі-корозійні властивості

Хром утворює щільний захисний шар оксиду хрому (Cr₂O₃) на поверхні сталі, завдяки чому P11 має довший термін служби, ніж вуглецева сталь, у високо-температурних окисних атмосферах. У той же час у середовищах із сірчаною корозією при середній та низькій -температурі корозійна стійкість P11 також краща, ніж у звичайної вуглецевої сталі.

Відмінні характеристики обробки та зварювання

У порівнянні з P22 або P91 з вищим вмістом хрому, P11 має нижчий вуглецевий еквівалент і менш чутливий до холодних тріщин при зварюванні. Можна застосовувати звичайні процеси зварювання (такі як ручне дугове зварювання SMAW, аргонодугове зварювання GTAW). Температура попереднього нагрівання зазвичай становить 150–200 градусів, а вимоги до термічної обробки після зварювання (PWHT) відносно послаблені (зазвичай 650–730 градусів для витримки). Завдяки цьому P11 має значні переваги під час -встановлення й обслуговування на місці.







Jiangsu Cunrui Metal Products Co., Ltd. є професійним виробником, що спеціалізується на виробництві та експорті труб із вуглецевої сталі, має-великий завод площею понад 20 000 квадратних метрів. Наш завод оснащений сучасними виробничими лініями, включаючи обладнання для виробництва гарячої прокатки, холодного волочіння та безшовних труб, з річною продуктивністю понад 80 000 тонн. У нас є професійна команда інженерів, техніків та інспекторів з якості, які мають багатий досвід у виробництві сталевих труб і прагнуть надавати клієнтам високо-якісні продукти та послуги.



Технічні характеристики та доступні опції – ASTM A335 Gr P11

Параметр	Подробиці
Стандартний	ASTM A335 / ASME SA335
Клас / матеріал	Клас P11 (1,25Cr-0,5Mo)
Форма товару	Безшовна кругла труба
Діапазон зовнішнього діаметра	13,7 мм (1/4 дюйма) – 914 мм (36 дюймів); більші розміри за запитом
Діапазон товщини стінки	Sch 40, Sch 80, Sch 120, Sch 160, XXS і на замовлення (до ~60 мм)
Довжина	SRL (4–7 м), DRL (8–13 м) або нарізка-на-довжину (3/6/9/12 м)
Умови доставки	Нормалізований + Загартований (N+T); Відпал за бажанням
Кінець Закінчити	Гладкий кінець або скошений кінець (для стикового зварювання)
Оздоблення поверхні	Мариновані (гаряче-катані)/точені або холодно{1}}тягнуті яскраві
Службова температура	Рекомендовано для тривалої-служби до ~550 градусів



 Всі матеріали доступні для постачання:

• EN 10204 3.1 Гарантійний сертифікат (відстеження хімічного складу та механічних властивостей за номером печі)
• Звіт про вимірювання PMI (100% виявлення портативного спектрометра)
• Звіт про не-руйнівні випробування (ультразвуковий UT, вихровий ET, гідростатичний тест)
• Додаткові перевірки-третіх сторін (SGS, BV, TÜV)

  Якщо вам потрібен поточний перелік, ціна та технічна документація безшовних сталевих труб ASTM A335 класу P11, надайте таку інформацію:

• Специфікація: Зовнішній діаметр (OD) × Товщина стінки (WT) × Довжина (L)
• Кількість: метри або штуки
• Стандартні вимоги: ASTM A335 / ASME SA335
• Місце доставки: назва порту або адреса заводу

Наша інженерна та експортна команда надасть цінову пропозицію, графік доставки та сертифікаційні документи протягом 24 годин.



5

Типові сфери застосування



ASTM A335 Gr P11 Безшовна сталева труба



1. Нафтопереробка та нафтохімія

• Установка обробки гідруванням/гідрокрекінгу: технологічні трубопроводи в середовищі високої-температури та високого{1}}тиску водню
• Блок каталітичного риформінгу: впускний і вихідний трубопроводи високотемпературного-реактора
• Установка сповільненого коксування:-високотемпературний газойльопровід
• Блок відновлення сірки:-сірковмісний газопровід-високої температури

2. Теплова генерація електроенергії

• Трубопровод пароперегрівача/перегрівача котла (особливо секція середньої-температури)
• Головний паропровід (застосовується до установок середньої-температури та середнього{1}}тиску)
• Труба підключення колектора котла

3. Заводи з виробництва добрив і метанолу

• Вихідний трубопровід риформера
• Високо{0}}температурний технологічний газопровід

4. Промислова високотемпературна-теплопровідна мережа

• Високотемпературний паропровід централізованого опалення-
• Магістральний паропровід промислової котельні

Компанія Jiangsu Cunrui Metal Products Co., Ltd. має понад 15 років досвіду постачання труб зі сплавів серії ASTM A335. Ми сукупно поставили тисячі тонн безшовних труб Gr P11 для 200+ внутрішніх і міжнародних нафтопереробних, нафтохімічних та енергетичних проектів.
Ми не тільки надаємо матеріали, які відповідають стандартам, але й приділяємо більшу увагу допомозі нашим клієнтам:
Виходячи з фактичної робочої температури і тиску, переконайтеся в раціональності товщини стінки і вибору матеріалу.
Надати рекомендовані параметри процесу зварювання (WPS) і специфікації термічної обробки після-зварювання;
Забезпечте швидку доставку екстрених проектів - підтримуйте регулярний запас матеріалів для труб P11 різних специфікацій.
Від гідрогенізаційних установок на нафтопереробних заводах Північної Америки до модернізації котлів на електростанціях у Південно-Східній Азії та до-ліній високотемпературних процесів нафтохімічних проектів на Близькому Сході - P11 є одним із брендів, які ми найчастіше котируємо, а також отримуємо найбільше повторних замовлень від клієнтів.

• Питання: які відмінності між ASTM A335 Gr P11 і A213 Gr T11?

Відповідь: Їх хімічний склад абсолютно однаковий. Відмінності полягають у формі продукту та діючих стандартах:
P11 відповідає ASTM A335 (труба), яка зазвичай є трубою великого-діаметра та використовується в системах трубопроводів.
T11 відповідає ASTM A213 (трубка), яка зазвичай є тонкостінною-трубою малого -діаметра та використовується для поверхонь нагріву котлів.

• Запитання: після зварювання матеріалу труб P11 чи обов’язкова термічна обробка після зварювання (PWHT)?

Відповідь: відповідно до ASME VIII або ASME B31.3 та інших стандартів, для Cr-Mo легованої сталі з товщиною стінки, що перевищує певне значення (як правило, більше або дорівнює 13 мм), PWHT є обов’язковим. Навіть якщо товщина стінки менша, для забезпечення в’язкості та водневої стійкості з’єднання рекомендується виконувати PWHT (типовий процес: витримувати при 650–730 градусах протягом часу, розрахованого на основі товщини стінки).

• Питання: Як швидко відрізнити Р11 від звичайної вуглецевої сталі?

Відповідь: на -майданчику портативний спектрометр (PMI) можна використовувати для визначення вмісту хрому (Cr) і молібдену (Mo). Вміст Cr в P11 становить приблизно 1,0-1,5%, а вміст Mo приблизно 0,44-0,65%. Звичайна вуглецева сталь не містить Cr і Mo, або містить їх у незначних кількостях. Візуальний огляд і промивання кислотою не можуть їх ефективно розрізнити.

• Питання: яка максимальна безперервна робоча температура для P11?

Відповідь: виходячи з даних повзучості, рекомендована довготривала безперервна робоча температура зазвичай не перевищує 550 градусів. Якщо ця температура перевищується, слід розглянути можливість використання P22 або вищого-сплаву.

• Запитання. Чи можна використовувати трубний матеріал P11 у водневі-умовах?

Відповідь: Так. P11 є одним із широко використовуваних матеріалів у процесах гідрування. Однак його конкретну застосовність необхідно визначити відповідно до кривої Нельсона (API 941): включаючи парціальний тиск водню та робочу температуру. В умовах вищої температури або вищого парціального тиску водню може знадобитися P22 або P91.
